产品说明

   RG-136投入式液位传感器是一种测量液位的压力传感器，基于所测液体静压与该液体的高度成比例的原理，采用隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号，一般适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。

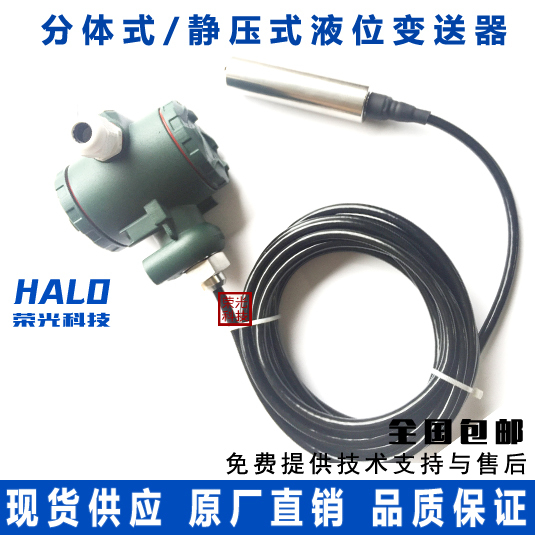

 投入式液位变送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。投入式液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。

工作原理

 用静压测量原理：

 当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ .g.H + Po

式中：

P ：变送器迎液面所受压力ρ：被测液体密度

g ：当地重力加速度

Po ：液面上大气压

H ：变送器投入液体的深度

同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度

3主要技术指标

测量范围：0.3～110m

精度：0.2、0.5、1.0级

工作温度：-20～80℃

输出信号：二线制4～20mADC、三线制电压输出、485通讯、HART协议

电源电压：标准24VDC（12～36VDC）

不灵敏区：≤±1.0%FS

负载能力：0-600Ω

相对温度：≤85%

防护等级：IP68

防爆标志：ExiaⅡCT4-7
